概述

32位高性价比微控制器，基于平头哥RISC CPU内核开发，最高主频48MHz，内置高速存储器，集成多种外设资源，支持触摸按键，支持LED点阵和矩阵驱动。

产品亮点

最多支持8x10点阵LED驱动
多达26个GPIO，均支持外部中断
最多4个大电流驱动管脚
内部模块互联触发
最多26路触摸按键控制器，硬件触控，环境自适应，低功耗，支持动态CS 10V

典型应用

电饭煲
电烤箱
咖啡机
空气炸锅
智能门锁

重要特色

> 工作电压：1.8V-5.5V@48MHz
> 最大48KBPFLASH，2KB DFLASH，最大3KB SRAM
> 最多26个通用GPIO，所有管脚支持外部中断
> 最多9个大电流驱动管脚(HSIO)，每个管脚支持最大150mA灌电流@1.5V
> 事件触发控制器(ETCB)，支持模块间互联
> 1个12位独立看门狗定时器(IWDT)
> 1个8位窗口看门狗定时器(WWDT)
> 4个16位基本定时器(BT)
> 1个16位通用定时器(GPTA)
> 1个16位高级定时器(GPTB)，支持1组互补PWM输出+1路独立输出
> 1个16位低功耗定时器(TC3)，支持STOP模式唤醒
> 2个UART接口
> 1个I2C接口，最高400Kbit/s
> 1个SPI接口
> 1个LED控制器，支持最大 11SEG x 9COM 矩阵驱动或 8 x 9 串行点阵驱动
> 1个12位ADC，最高转换速率1MSPS，支持温度传感器
> 最大26路的触摸按键控制器，CS动态10V标准
> 封装：提供SOP28/SOP20/SOP16等多种封装类型
> ESD HBM ±4KV，EFT±4KV

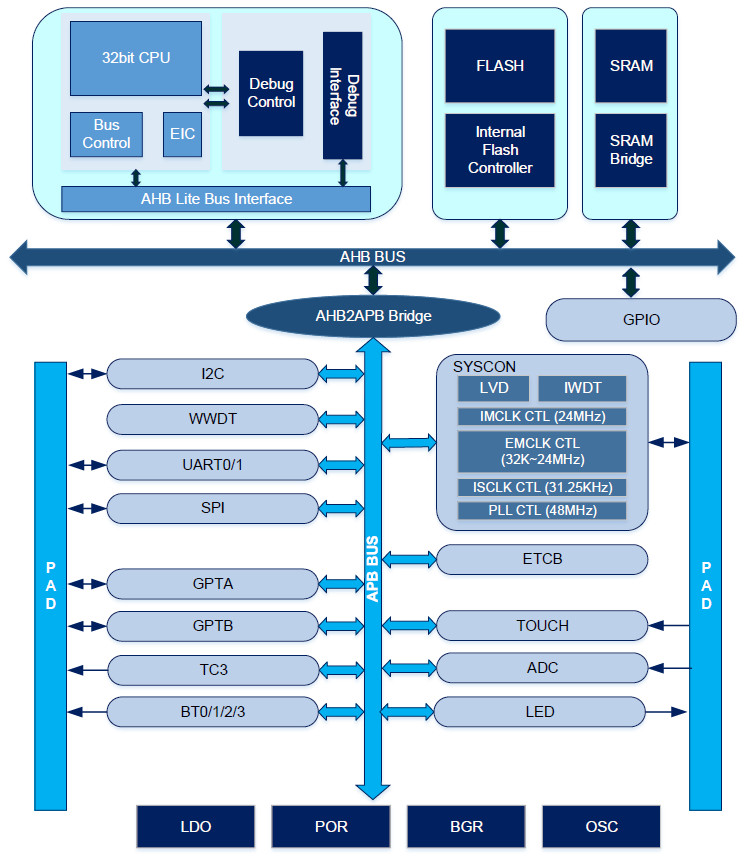

模块框图

选型表

全屏放大

Part NO.	Op.Volt	Temp	Freq	Pin	GPIO	HSIO	FLASH	RAM	Dflash	IWDT	WWDT	BT	TC3	GPTA	GPTB	UART	IIC	SPI	ADC	LED	TOUCH	DEEP SLEEP	PACKAGE
APT32F1041G7M6	1.8~5.5V	-40~85℃	48MHz	28	26	9	48K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx26ch	9COMx11SEG	26ch	4uA	SOP28
APT32F1041F7M6	1.8~5.5V	-40~85℃	48MHz	20	18	8	48K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx18ch	8COMx8SEG	18ch	4uA	SOP20
APT32F1041E7M6	1.8~5.5V	-40~85℃	48MHz	16	14	7	48K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx14ch	7COMx5SEG	14ch	4uA	SOP16
APT32F1041E4M6	1.8~5.5V	-40~85℃	48MHz	16	14	7	16K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx14ch	7COMx5SEG	14ch	4uA	SOP16

技术文档

名称	版本号	大小	会员限制	下载
APT32F104x使用手册	V1.0	17.5mb	不限
APT32F1041数据手册	V1.0	2.04mb	不限

*滑动查看更多内容

开发工具

名称	版本号	大小	会员限制	下载
CDK IDE使用介绍		1.79mb	不限
APT ISP2上位机软件		137.5mb	不限

参考设计	大小	版本
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 会员权限	1.91MB	1.0

*滑动查看更多内容
